Шаровые краны муфтовые и фланцевые

Двухходовые запорные шаровые краны для воды, сжатого воздуха, пара, жидких и газообразных нефтепродуктов, водогазонефтяных смесей, попутного и природного газа. Полнопроходная конструкция, класс герметичности «А», исполнения из углеродистой и нержавеющей стали.

DN15 – 150 мм
PN1,6 – 4,0 МПа
Герметичностькласс «А»
Температура-60…+200 °C

Запросить расчет Документация

Кран шаровый муфтовый КШ1

двухсоставной

Компактный муфтовый кран с внутренней трубной резьбой для монтажа без фланцев. Шар — нержавеющая сталь ASTM 304, седла и сальник — фторопласт Ф4.

Номинальный диаметр DN15 – 50 мм
Номинальное давление PN4,0 МПа (40 кгс/см²)
Пробное давление6,0 МПа
Присоединениемуфтовое, резьба G1/2 – G2
Класс герметичности«А» по ГОСТ 9544-2015
Температура рабочей среды-60…+200 °C
Установочное положениелюбое
Направление подачи средылюбое
Изготовление и поставкаТУ 3700-001-67282433-2014

Габаритные и присоединительные размеры

DN	D1, мм	D2	D3	L, мм	L1, мм	Масса, кг
15	15	G1/2	G1/2	56	71,1	0,27
20	20	G3/4	G3/4	63	79,6	0,42
25	25	G1	G1	80	87,6	0,73
32	31,8	G1 1/4	G1 1/4	89,5	105,1	1,20
40	38,1	G1 1/2	G1 1/2	101,5	117,6	1,90
50	50	G2	G2	118	137,6	3,30

Материалы основных деталей

Исполнение	Корпус, крышка	Шпиндель	Шар	Седло, сальник	Климатическое исполнение	Температура среды
КШ	Сталь 20Л	Сталь 20Х13	ASTM 304	Фторопласт Ф4	У1	-40…+200 °C
КШ-ХЛ	Сталь 20ГЛ	Сталь 20Х13	ASTM 304	Фторопласт Ф4	ХЛ1	-60…+200 °C
КШ-НЖ	Сталь 12Х18Н9ТЛ	Сталь 14Х17Н2	ASTM 304	Фторопласт Ф4	УХЛ1	-60…+200 °C
КШ-НЖМ	Сталь 12Х18Н12М3ТЛ	Сталь 10Х17Н13М2Т	ASTM 304	Фторопласт Ф4	УХЛ1	-60…+200 °C

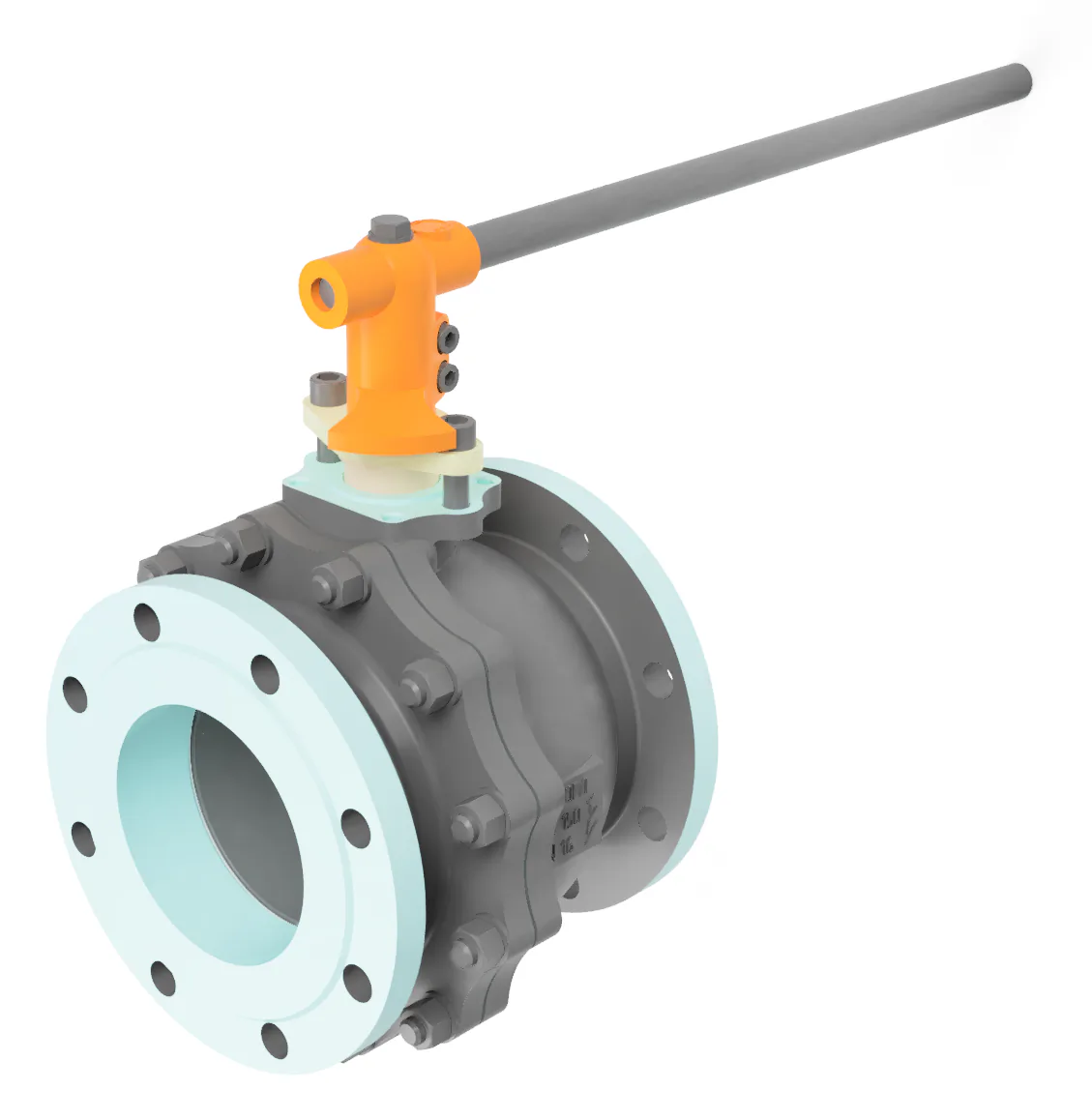

Кран шаровый фланцевый КШ1

литой, двухсоставной

Фланцевый кран с литым корпусом для магистральных трубопроводов. Присоединение — фланцевое по ГОСТ 33259-2015, ряд DN 15–150.

Номинальный диаметр DN15 – 150 мм
Номинальное давление PN1,6 – 4,0 МПа (16–40 кгс/см²)
Пробное давление6,0 МПа
Присоединениефланцевое по ГОСТ 33259-2015
Класс герметичности«А» по ГОСТ 9544-2015
Температура рабочей среды-60…+200 °C
Установочное положениелюбое
Направление подачи средылюбое
Изготовление и поставкаТУ 3700-001-67282433-2014

Габаритные и присоединительные размеры

DN	d, мм	L, мм	H, мм	Масса, кг
15	15,0	130,0	144	2,4
20	20,0	130,0	153	2,9
25	25,0	160,0	152	4,4
32	31,8	180,0	168	6,5
50	50,0	164,0	224	11,3
65	64,0	162,5	256	16,9
80	78,0	189,0	270	22,0
100	100,0	224,0	315	31,5
150	150,0	267,0	450	65,9

Материалы основных деталей

Исполнение	Корпус, крышка	Шпиндель	Шар	Седло, сальник	Климатическое исполнение	Температура среды
КШ	Сталь 20Л	Сталь 20Х13	ASTM 304	Фторопласт Ф4	У1	-40…+200 °C
КШ-ХЛ	Сталь 20ГЛ	Сталь 20Х13	ASTM 304	Фторопласт Ф4	ХЛ1	-60…+200 °C
КШ-НЖ	Сталь 12Х18Н9ТЛ	Сталь 14Х17Н2	ASTM 304	Фторопласт Ф4	УХЛ1	-60…+200 °C
КШ-НЖМ	Сталь 12Х18Н12М3ТЛ	Сталь 10Х17Н13М2Т	ASTM 304	Фторопласт Ф4	УХЛ1	-60…+200 °C

Кран шаровый фланцевый КШ2

литой, трёхсоставной в разработке

Трёхсоставная конструкция для удобного обслуживания без демонтажа с трубопровода. Модель готовится к серийному производству — характеристики появятся после завершения испытаний. Отправьте заявку, и мы сообщим о старте продаж.

Документация
