Краны для манометра трехходовые

Пробковые трехходовые краны для подключения манометров в системах тепло- и водоснабжения. Позволяют отключать манометр от линии, продувать импульсную трубку и проверять прибор без остановки системы. Для пара, горячей и холодной воды.

DN15 мм
PN1,6 – 2,0 МПа
ПрисоединениеG1/2, M20×1,5
Температура-60…+200 °C

Запросить расчет Документация

Кран для манометра трехходовой ОРИКС — рендер

Кран для манометра трехходовой КШ3

пробковый, манометрический

Корпус из латуни Л63 (исполнение КШМ) или нержавеющей стали 12Х18Н10Т (КШМ-НЖ), шток — сталь 12Х18Н9Т, уплотнение — фторопласт Ф4. Варианты присоединения: внутренняя резьба G1/2 и M20×1,5 в любых комбинациях входа и выхода.

Номинальный диаметр DN15 мм (проход d 3,5 мм)
Номинальное давление PN1,6 / 2,0 МПа (16 / 20 кгс/см²)
Пробное давление6,0 МПа
ПрисоединениеG1/2, M20×1,5
Класс герметичности«А» по ГОСТ 9544-2014
Температура рабочей среды-60…+200 °C
Установочное положениелюбое
Направление подачи средылюбое
Изготовление и поставкаТУ 3700-001-67282433-2014

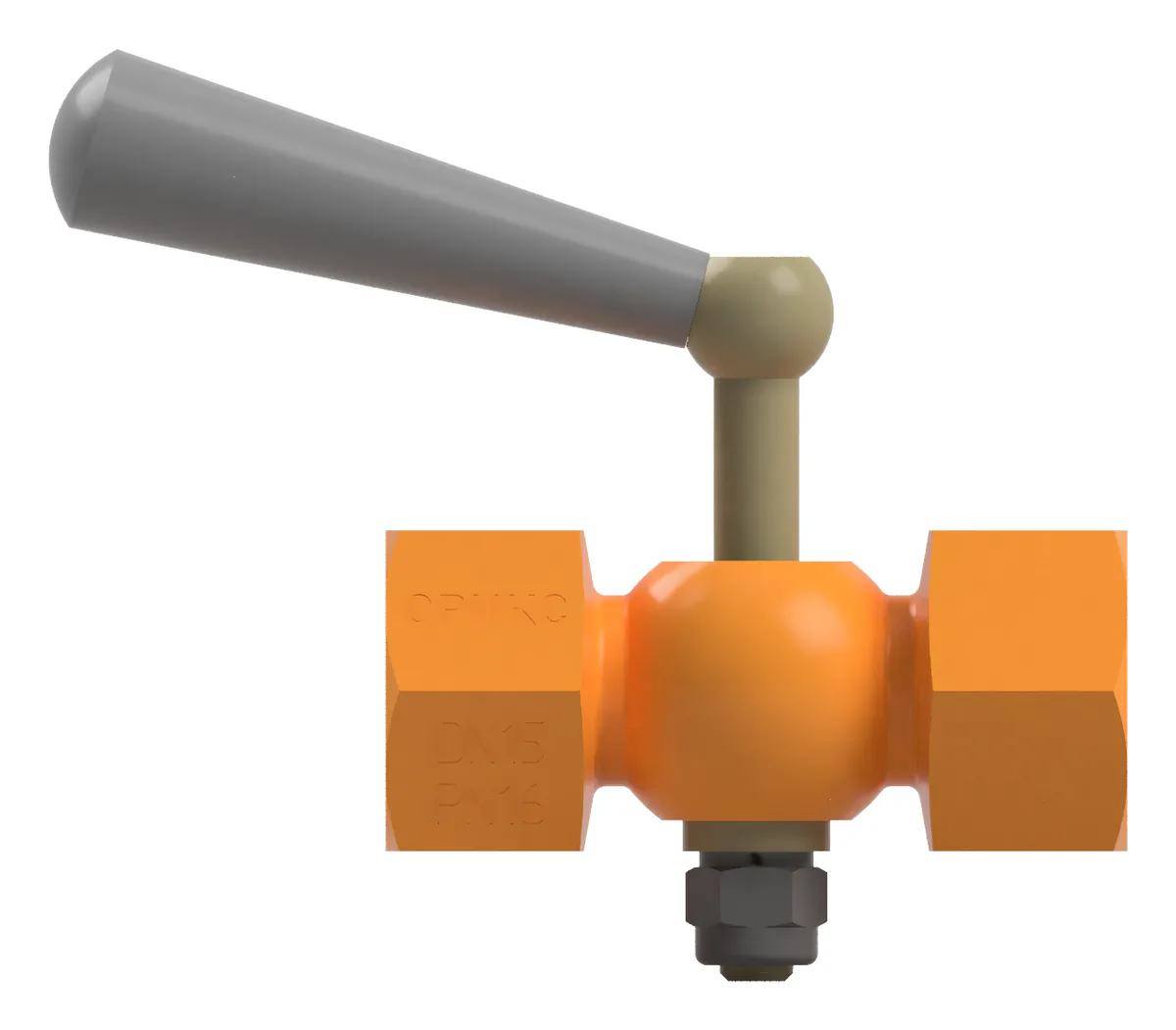

Кран для манометра трехходовой КШ3 ОРИКС

Исполнения и размеры

PN, МПа	Вход D1	Выход D2	L, мм	H, мм	Масса, кг	Конструкция
1,6	G1/2	G1/2	60,0	58,6	0,216	рис. 1
1,6	G1/2	M20×1,5-7H	60,0	58,6	0,232	рис. 1
1,6	M20×1,5-7H	M20×1,5-7H	60,0	58,6	0,218	рис. 1
2,0	G1/2	G1/2	71,0	58,6	0,265	рис. 1
2,0	G1/2	M20×1,5-7H	71,0	58,6	0,267	рис. 1
2,0	M20×1,5-7H	M20×1,5-7H	71,0	58,6	0,267	рис. 1
1,6	G1/2	G1/2	60,0	58,6	0,205	рис. 2
1,6	M20×1,5-7H	M20×1,5-8g	60,0	58,6	0,216	рис. 2
1,6	M20×1,5-7H	G1/2	60,0	58,6	0,206	рис. 2

Материалы основных деталей

Исполнение	Корпус	Шток	Втулка	Климатическое исполнение
КШМ	Латунь Л63	Сталь 12Х18Н9Т	Фторопласт Ф4	У1
КШМ-НЖ	Сталь 12Х18Н10Т	Сталь 12Х18Н9Т	Фторопласт Ф4	УХЛ1
