Документация
Чертежи, 3D-модели и нормативы
Общие чертежи и твердотельные модели арматуры ОРИКС для проектирования, привязки по месту и подготовки спецификаций. Скачивание без регистрации и запросов — файлы открываются сразу.
- Файлов10
- ФорматыPDF, STEP, ZIP
- Регистрацияне нужна
Комплекты
Вся документация одним архивомЕсли нужна сразу вся линейка — например, для библиотеки компонентов проектной организации.
Скачать

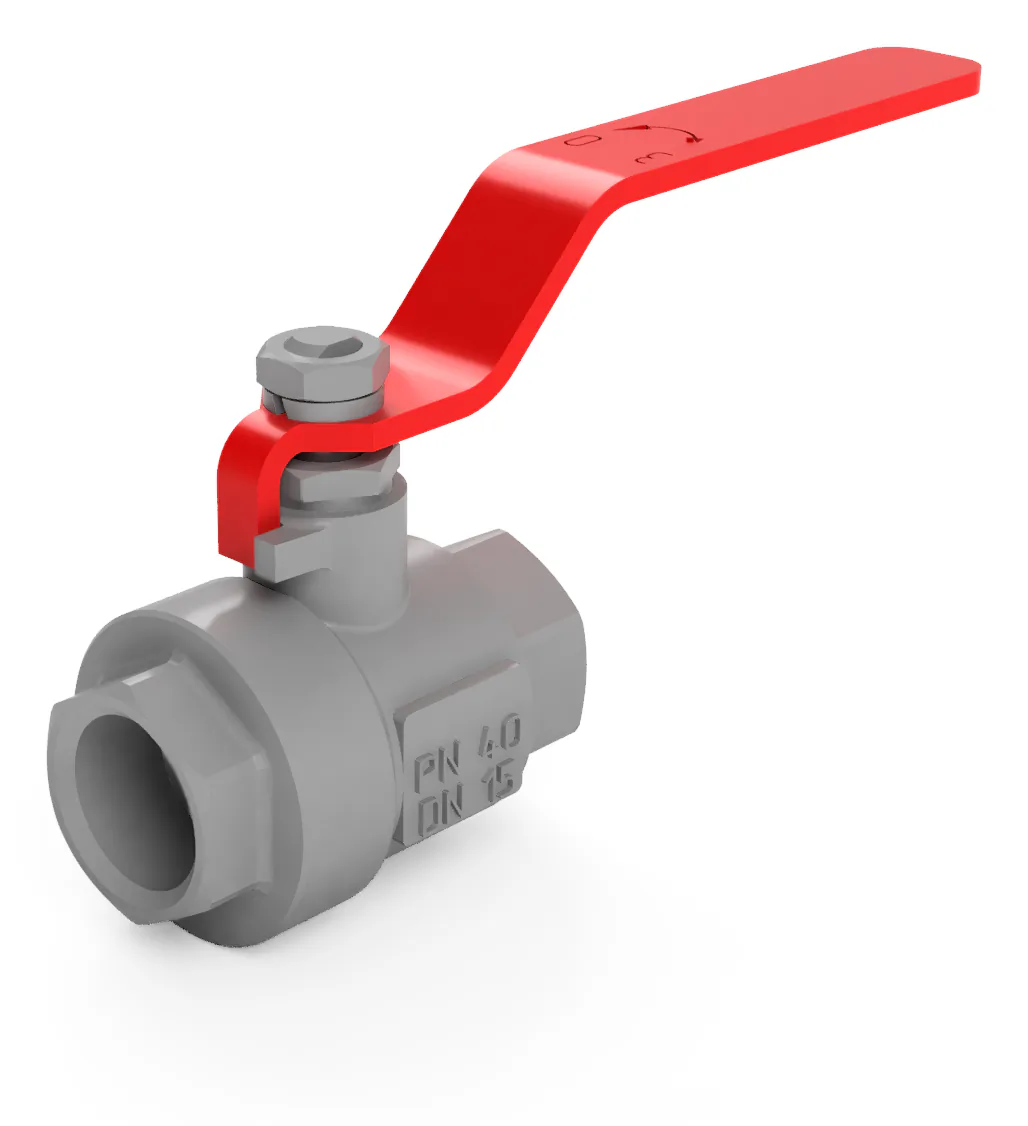

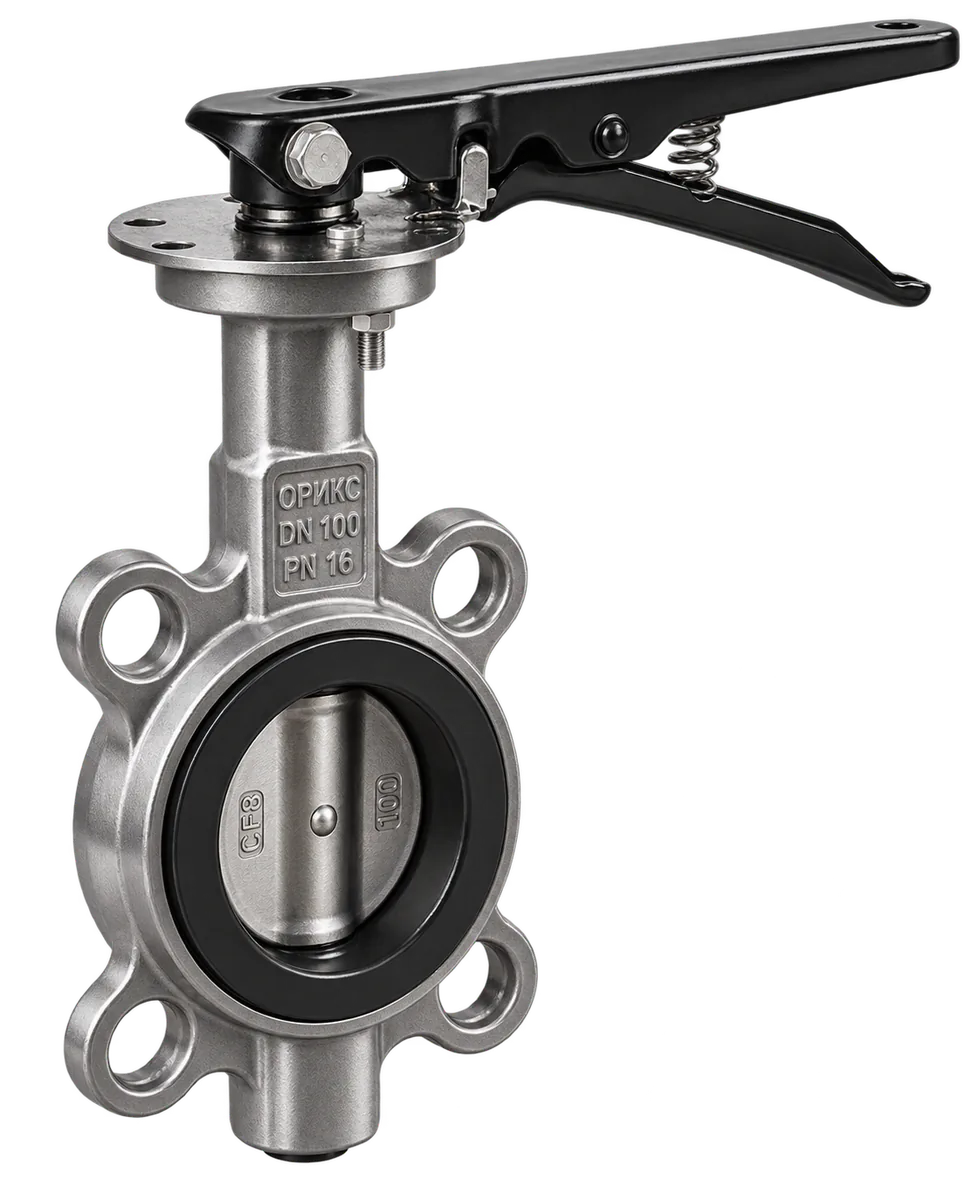

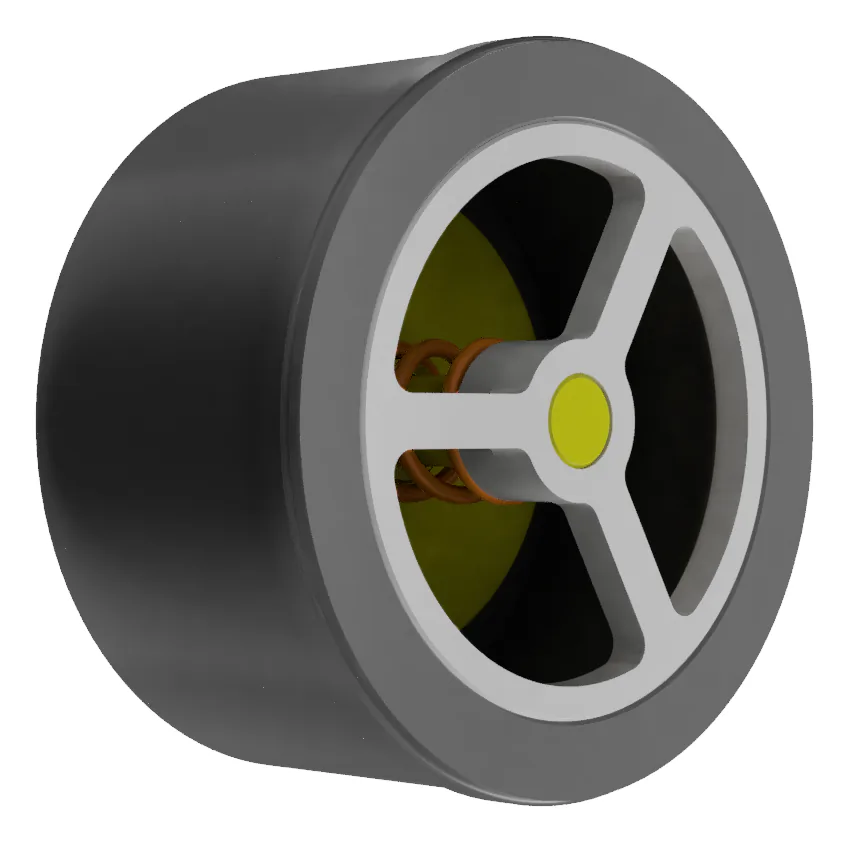

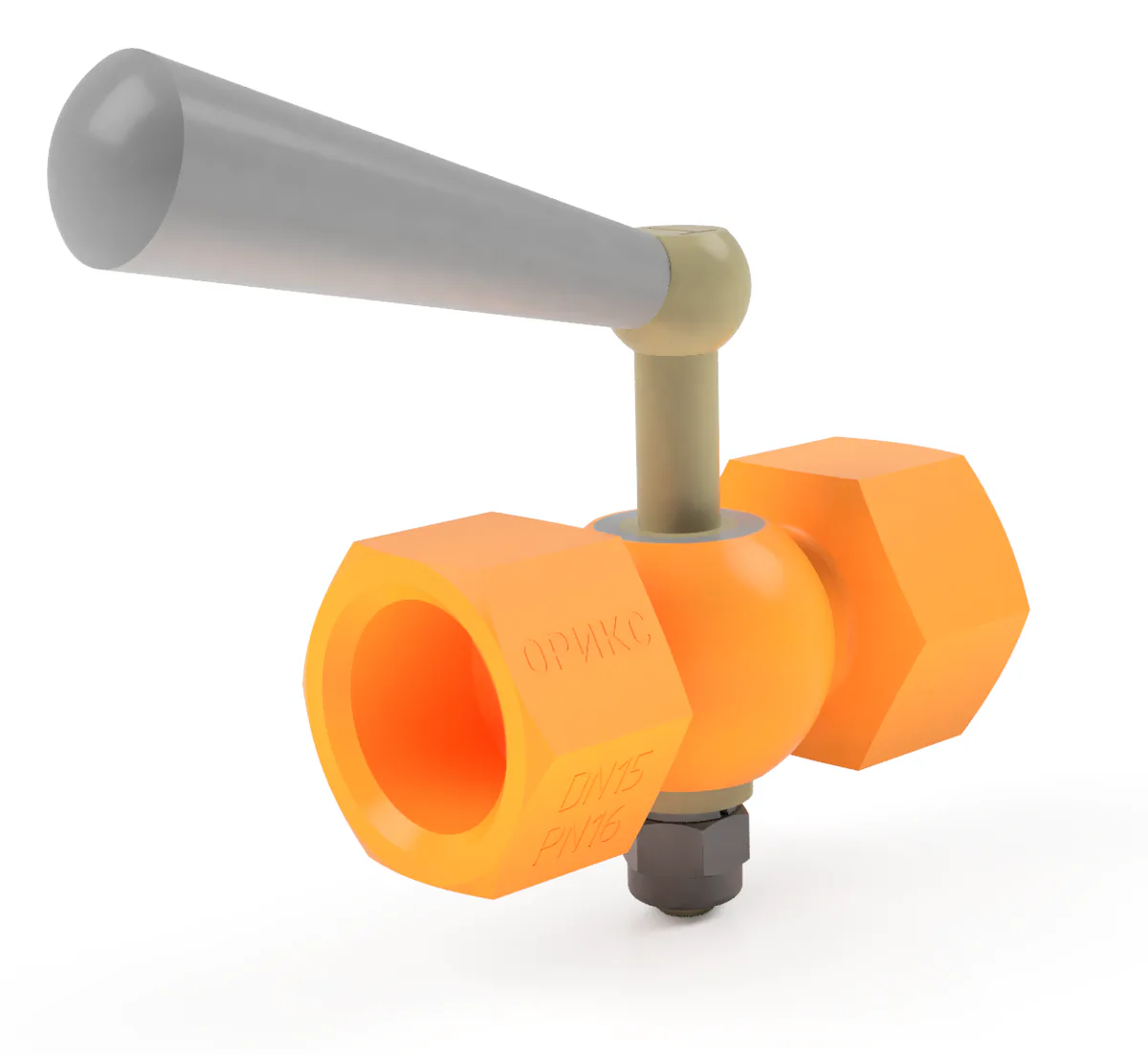

Файлы по группам продукции
Общий чертеж содержит габаритные и присоединительные размеры, таблицу типоразмеров и материалы деталей. Технические характеристики каждой модели — на странице группы.
Нужен другой документ?
Сертификаты, паспорта, руководства и чертежи под конкретное исполнение вышлем по запросу.
Написать на armatek@yandex.ru
Документация готовится: модель проходит испытания перед запуском в серию. Сообщим о выходе чертежей — оставьте заявку.
Форматы
Что внутри файлов
-
Общие чертежиPDF
Чертеж общего вида с габаритными и присоединительными размерами, таблицей типоразмеров и материалами основных деталей. Открывается любым просмотрщиком PDF.
-
3D-модели STEPSTP
Твердотельная геометрия изделия в формате STEP (ISO 10303). Импортируется в КОМПАС-3D, SolidWorks, Autodesk Inventor, NX, Creo и другие CAD-системы.
-
КомплектыZIP
Все чертежи или все 3D-модели одним архивом — когда нужна вся линейка сразу, например для наполнения библиотеки компонентов проектной организации.
По запросу
Документы, которых нет в открытом доступе
Часть документов привязана к конкретной поставке или исполнению — их готовим под ваш запрос и высылаем на почту.
-
по запросу
Сертификаты и декларации
Копии действующих сертификатов соответствия и деклараций ТР ТС высылаем на конкретную позицию или партию — укажите номенклатуру в запросе.
Запросить копии -
в комплекте поставки
Паспорта и руководства
Паспорт изделия и руководство по монтажу и эксплуатации входят в комплект поставки. Электронную копию вышлем до отгрузки — по запросу.
Запросить копию -
готовится
Каталог продукции PDF
Сводный каталог линейки с характеристиками и типоразмерами. До его выпуска все данные доступны на страницах каталога на сайте.
Смотреть каталог -
бесплатно
Подбор и спецификация
Пришлите параметры трубопровода — среда, DN, рабочее давление и температура. Инженер подберет позиции и подготовит спецификацию с ценами.
Отправить параметры
Нормативы
Стандарты, по которым работаем
Арматура ОРИКС изготавливается и испытывается по этим документам — на них ссылаются характеристики в каталоге и записи в паспортах изделий.
| Обозначение | Наименование | Что регламентирует |
|---|---|---|
| ГОСТ 33257-2015 | Арматура трубопроводная. Методы контроля и испытаний | Приемо-сдаточные и периодические испытания арматуры |
| ГОСТ 12.2.063-2015 | Арматура трубопроводная. Общие требования безопасности | Требования безопасности к конструкции и эксплуатации |
| ГОСТ 9544-2015 | Арматура трубопроводная. Нормы герметичности затворов | Класс герметичности «А» шаровых кранов, «Е» обратных клапанов |
| ГОСТ 33259-2015 | Фланцы арматуры, соединительных частей и трубопроводов | Присоединительные размеры фланцевых кранов и клапанов |
| ГОСТ 356-80 | Арматура и детали трубопроводов. Давления условные, пробные и рабочие | Ряд давлений PN и величина пробного давления |
| ГОСТ 15150-69 | Машины, приборы и другие технические изделия. Исполнения для различных климатических районов | Климатические исполнения У1, ХЛ1, УХЛ1 |
| ТР ТС 010/2011 | О безопасности машин и оборудования | Технический регламент Таможенного союза |
| ТР ТС 032/2013 | О безопасности оборудования, работающего под избыточным давлением | Технический регламент Таможенного союза |
| ТУ 3700-001-67282433-2014 | Технические условия ОРИКС | Изготовление и поставка всей линейки арматуры |
- Актуальные версииФайлы обновляем при изменении конструкции
- Без регистрацииСкачивание в один клик, форма не нужна
- Данные производителяЧертежи и модели подготовлены на производстве
- Помощь инженераПодберем исполнение под параметры трубопровода
