Обратные клапаны межфланцевые

Пружинные обратные клапаны межфланцевого монтажа для защиты трубопроводов от обратного потока. Для пара, жидкостей и воздуха, в том числе пищевых и агрессивных сред. Цельнолитой корпус из нержавеющей стали, установка в любом положении.

  • DN50 – 200 мм
  • PN4,0 МПа
  • Материалнержавеющая сталь
  • Температура-60…+230 °C
Обратный клапан межфланцевый ОРИКС — рендер

Клапан обратный межфланцевый КО1

литой

Устанавливается между фланцами трубопровода без дополнительного крепежа. Тарельчатый клапан с пружиной из нержавеющей стали закрывается при остановке потока и защищает оборудование от гидроудара обратной волны.

  • Номинальный диаметр DN50 – 200 мм
  • Номинальное давление PN4,0 МПа (40 кгс/см²)
  • Пробное давление6,0 МПа
  • Присоединениемежфланцевое, фланцы по ГОСТ 33259-2015 (исп. В)
  • Класс герметичности«Е» по ГОСТ 9544-2015
  • Рабочая средажидкость / газ
  • Температура рабочей среды-60…+230 °C
  • Климатическое исполнениеУХЛ1 по ГОСТ 15150-69
  • Установочное положениелюбое, подача по стрелке на корпусе
  • Изготовление и поставкаТУ 3700-001-67282433-2014

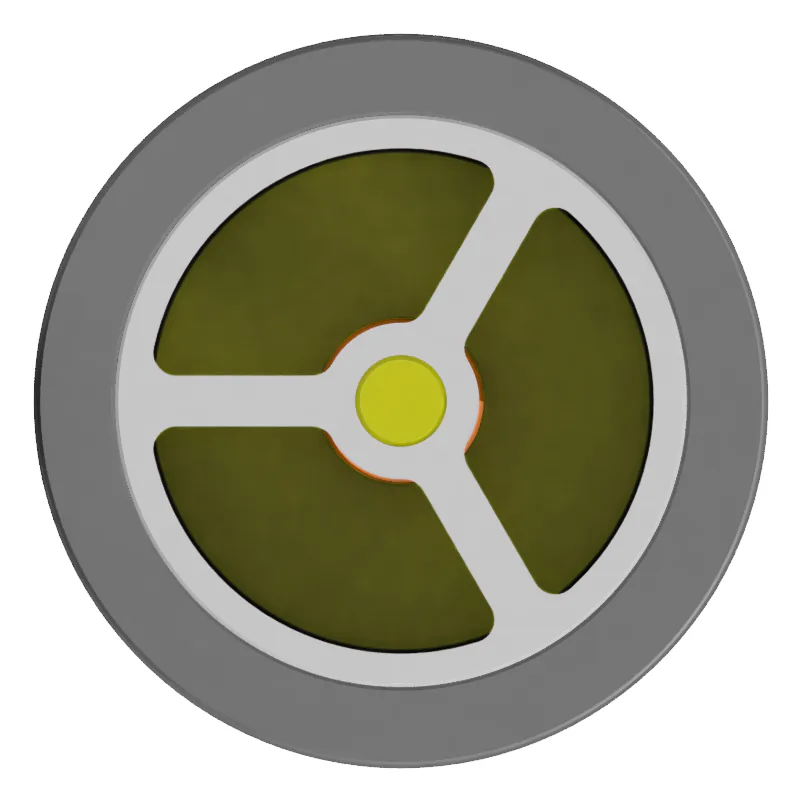

Клапан обратный межфланцевый КО1 ОРИКС

Габаритные размеры

DND, ммL, ммМасса, кг
50102601,48
65122632,07
80133702,75
100157824,15
125184906,33
1502121069,51
20028513820,6

Материалы основных деталей

ДетальМатериал
КорпусСталь 12Х18Н9ТЛ
УпорСталь 12Х18Н9ТЛ
КлапанСталь 12Х18Н9ТЛ
ПружинаСталь 12Х18Н10Т

Живые фото изделий

Фото серийных изделий без ретуши. Нажмите на снимок, чтобы открыть его крупно и листать.

Сертификаты, чертежи и 3D-модели

Разрешительные документы на изделия, габаритные чертежи и 3D-модели — скачивайте без регистрации для проектирования, тендеров и входного контроля.

Нужен другой документ?

Паспорта и руководства вышлем по запросу — напишите нам.

Отправить запрос

Изделие со всех ракурсов

Производство трубопроводной арматуры ОРИКС
